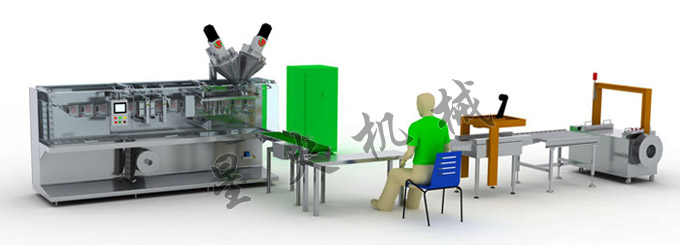

DXD-180D型全自动袋装生产线

DXD-180D型全自动袋装生产线

核心配备:DXD-180D型全自动水平式袋装机

DXD-180D型全自动水平式袋装机整机包含电机放膜,袋成形,袋子底封、竖封,伺服牵袋,剪切,开袋充填,袋顶封等机构,通过电机驱动主轴上各凸轮完成各机构的协调动作,并由主轴上编码器反馈位置信号,在PLC的可编程控制下,实现了由膜卷→袋成形→制袋→充填→封口→成品输送的功能。该机设计合理,外观新颖,采用标准条纹封口,更换填充器可在本机上实现粉剂、颗粒、悬浮剂、乳油、水剂等各种物料的自动充填。整机采用SUS304不锈钢制造,对腐蚀性较强的物料有良好的防腐效果。有机玻璃外罩,防止粉尘外泄,更环保、无污染。

一、袋装机的主要安装方式

1、安装方式一



说明:此安装方法是水平袋装机很常用的方法,采用加料与包装分区安装,加料在楼上,机器在楼下,正常加料的位置粉尘较多,能够有效地控制操作区和装箱区的粉尘,使工人的上班环境更好,且储料罐相对容积较大,不需要频繁加料,对于小剂量一天加一两次就可以了,本机可以包装单袋和双联袋,安装两只储料罐可以包装两种不同的物料。



2、安装方式二



说明:此方式安装一只储料罐,可以包装单袋和双联袋,但是双连袋只能包装一种物料,包装一种物料时就相当于速度增加一倍。



2、安装方式三(采用螺杆上料机)



说明:此种方式采用两台螺杆上料机,跟主机在同一个区域中,这样相对工作区中的粉尘比较难控制,且螺杆上料机的储料斗相对较小,需要频繁的加料;此种方式主要针对那些厂房位置已经固定了或者是临时性的使用;本机可以包装单袋和双联袋,安装两只上料机也可以包装两种不同的物料。

一、主要技术参数

  2.1、生产能力:≤60袋/分钟(单袋)、≤120袋/分钟(双联袋)

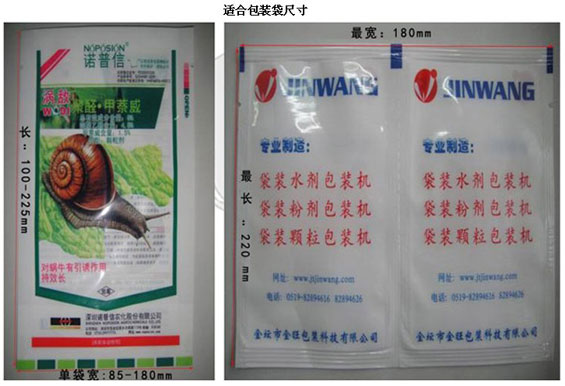

2.2、包装袋型:单袋 85×100毫米、180×225毫米
双联袋 (60+60)×70毫米、(90+90)×220毫米
2.3、包装容量:200毫升(单袋);300毫升(双联袋)
2.4、计量精度:±1%
2.5、膜卷内径:Φ70-80毫米
2.6、膜卷外径:≤Φ500毫米
2.7、电源:三相AC380伏、50赫兹
2.8、功率:6千瓦
2.9、主机外形尺寸:3360×1000×1550毫米(长×宽×高)
2.10、整机重量:约2000公斤

三、功能特点

3.1 四大优势点



①特殊涂层防粘





为防止设备上的烫块、剪刀、螺杆等部件在长时间使用后出现粘胶、粘袋、粘料以及剪刀剪切效果不佳等情况,在底封、竖封、中封、顶封、剪刀、下料螺杆等零部件的表面均采用特殊喷涂,以避免上述情况发生。此功能是我公司根据市场上设备的长期使用情况而改进开发,是我公司的独创功能,市面上其他厂家的产品均无此功能。



②智能温控系统



各加热封块的温度由PLC进行集中控制、统一管理。温度设定可直接在触摸屏中操作,方便、快捷。比其他厂家采用温控表控制温度的方法更可靠,更安全。同时降低了用户的维护成本—不会因为温控表的损坏而购买配件。



③电气元件



主要电气元件(PLC可编程控制器、人机界面、伺服系统、变频器、开关电源等)全部采用选用法国施耐德品牌,兼容性好。
其他光电系统、真空元件、编码器、电磁制动器等选用日本欧姆龙、SMC、SUNX、Convum、OPTEX,德国科比KEB等国际著名进口品牌元件,确保了设备的稳定运行。
采用高经过CE、TUV、ISO9001等欧系认证的高等级变压器,确保电气元件安全、稳定、可靠运行,而其他厂家一般采用普通变压器。
本机所有连杆部件采用SUS304不锈钢铸件,牢固性强,不变形。而其他厂家一般采用焊接连杆,这种连杆容易断裂、且容易变形。



3.2、整机不锈钢



整机采用SUS304太钢不锈钢加工制造,具有优秀的抗腐蚀性;有机玻璃外罩,防止粉尘外泄,更环保、无污染。



3.3、气动虚切部件





3.4、真空部件





采用日本进口真空组件(包含过滤器与真空发生器)控制开袋与机械手取袋,其中真空过滤器用于过滤压缩空气中的杂质,确保真空发生器正常工作。真空发生器自带真空检测传感器,用于工作过程中实时监测真空的强弱,从而实现开袋不良不充填、不充填则不取袋、开袋连续失败则自动停机的功能。



3.5、充填装置的通用性



设备上预留了粉剂、水剂、粘度剂、颗粒剂等充填装置的接插件,同时在软件上也设计预留,用户在更换充填装置时只需将接插件装上,在触摸屏中调用功能即可使用。而其他厂家基本没有预留,更换充填装置时需要重新接线甚至重新编写程序。



3.6、气胀轴式放膜装置





采用新式气胀轴式放膜机构,替代原先手工装膜、卸膜,减少劳动强度,方便快捷。该装置并具有防倒卷检测功能,出现异常自动停机。



3.7、中央操作控制





中央式控制箱安装于设备的中间,美观、大方且方便操作与维修,工人在操作时不需要来回跑,可有效提高工作效率。另配独立操作按钮盒,具备剂量微调、调试点动等功能,操作更方便。



3.8、智能气压监测





四、配置清单

序号 名称 产地 品牌 示意图
1 接触器 法国 施耐德
2 热继电器 法国 施耐德
3 断路器 法国 施耐德
4 变频器 法国 施耐德
5 按钮 法国 施耐德
6 可编程控制器 法国 施耐德
7 伺服驱动器 法国 施耐德
8 伺服电机 法国 施耐德
9 开关电源 法国 施耐德
10 散热风扇 台湾 SUNON
11 色标传感器 日本 神视(SUNX)
12 接近开关 韩国 奥托尼克斯
13 编码器 日本 欧姆龙
14 电磁制动器 德国 科比(KEB)
15 真空发生器 日本 Convum
